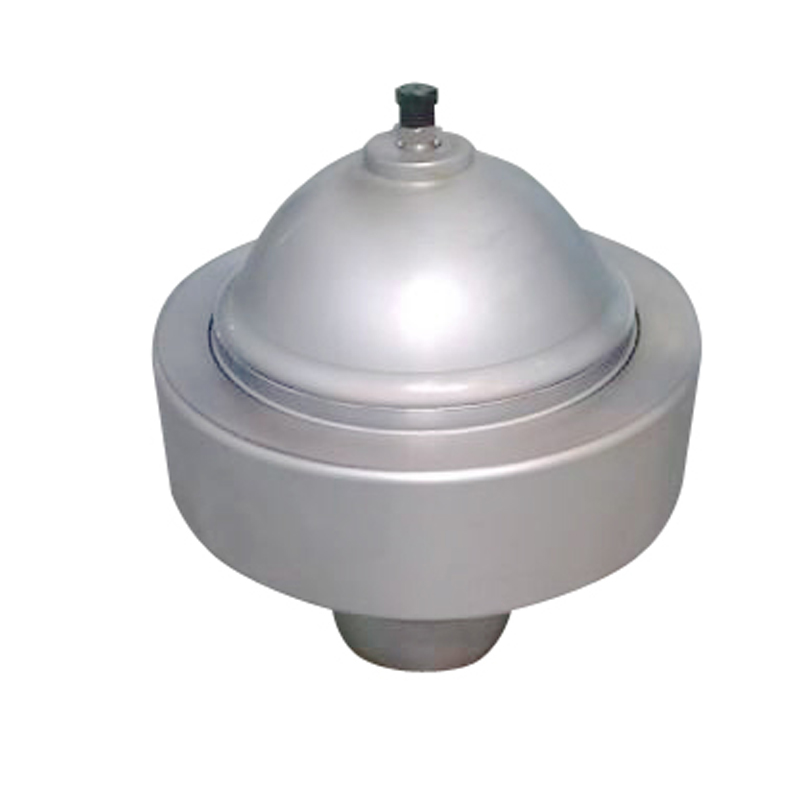

SPECIFICATION FOR DIAPHRAGM ACCUMULATOR（JB/T 7036）
|
序號 NO. |
型號 TYPE |
工作壓力 SERVICE PRESSURE (Mpa) |
容積 CAPACITY V(L) |
重量（約） WEIGHT APPROX. W(Kg) |
液體口接頭尺寸 CONNECTION SIZE FOR LIQUID PASSAGE |
高度（約） HEIGHT APPROX L (mm) |
直徑 DIAMETER ΦD(mm) |
E | |
|
法蘭連接 FLANGE ΦI |
螺紋連接 THREAD A |
||||||||
| 1 | GXQA-2.5/16-L-Y | 16 | 2.5 | 13 | M18×1.5 | 208 | 206 | M27×1.5 | |
| 2 | GXQA-1/20-L-Y | 20 | 1 | 6.8 | M18×1.5 | 170 | 170 | M27×1.5 | |
| 3 | GXQA-0.2/20-L-Y | 20 | 0.2 | 2.15 | M36×2-EXT | 105 | 110 | M27×1.5 | |
| 4 | GXQA-0.25/20-L-Y | 20 | 0.25 | 2.5 | M18×1.5 | 140 | 110 | M27×1.5 | |
| 5 | GXQA-0.63/20-L-Y | 20 | 0.63 | 5 | M18×1.5 | 160 | 150 | M27×1.5 | |
| 6 | GXQA-2/16-L-Y | 16 | 2 | 11.4 | M18×1.5 | 186 | 206 | M27×1.5 | |
| 7 | GXQA-2/16-F-Y | 16 | 2 | 15 | φ20 | 190 | 206 | M27×1.5 | |
| 8 | GXQC-0.075/20.7-L-Y | 20.7 | 0.075 | 0.7 | 9/16-18UNF 2B | 111 | 64 | M28×1.5 | |
| 9 | GXQA-1/31.5-L-Y | 31.5 | 1 | 6.8 | M18×1.5 | 170 | 170 | M27×1.5 | |
